在电子制造的精密世界里，肉眼无法触及的温度分布，恰恰是揭示产品健康、工艺优劣与潜在风险的核心密码。红外热像仪，这位非接触式的“温度语言”破译者，正悄然革新着电子制造业的品质管理体系，其应用已从单一的故障排查，延伸至产品设计、生产、检测、维修乃至厂务管理的全链条。

一、研发设计：热设计验证的前置哨兵

热仿真模型的现实校验者： 在PCB设计与电子元器件选型阶段，红外热像仪直观呈现原型板或关键芯片的真实工作温度场，精准定位仿真模型与实测的差异区域，避免“纸上谈兵”的热设计缺陷流向量产。

散热方案的优化推手：对比不同散热器结构、导热材料或风道设计下的热分布图像，为工程师提供无可辩驳的优化依据，显著提升产品的热可靠性与寿命预期。

二、生产制造：工艺窗口的隐形守护者

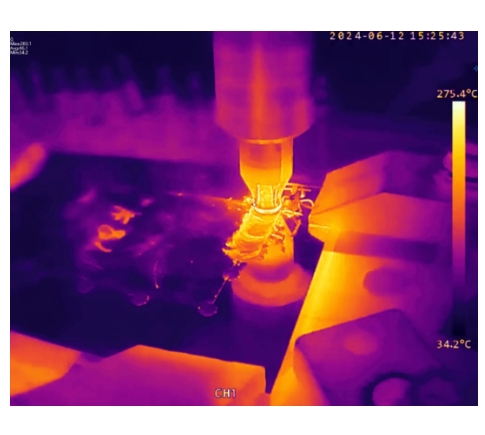

SMT回流焊/波峰焊工艺监控： 红外热像仪非接触式、全视野扫描产线上PCBA组件经历焊接炉的温度曲线，实时生成直观的“热谱图”。任何温度异常（如冷焊、过热、加热不均）即时暴露，远超传统热电偶点式监测的局限，成为提升焊接质量与良率的利器。

关键器件应力测试：对电源模块、大功率半导体器件等进行老化或负载测试时，红外热像仪持续监测其表面温度分布，精准识别局部过热点，预防潜在的热失效风险，确保产品出厂可靠性。

三、在线与离线检测：缺陷的“热指纹”识别专家

虚焊、短路及元器件缺陷的快速筛查：电路板通电工作状态下，虚焊点因接触电阻增大而异常发热，短路区域电流剧增导致温度飙升，劣质或损坏的电子元器件也常呈现异常温升。红外热像仪瞬间捕捉这些独特的“热指纹”，实现电路板故障的快速、无损定位，大幅提升电子制造检测效率。

BGA封装焊接质量评估：大型BGA封装底部焊点肉眼不可见。通过精准的热成像分析，可间接评估其内部焊接的均匀性和连通性，为电子组装质量提供关键保障。

四、维修与失效分析：精准定位的“温度显微镜”

故障电路板的快速诊断：维修人员无需长时间摸索，借助红外热像仪扫描通电板卡，异常发热点清晰可见，精准锁定故障电子元器件（如击穿的电容、短路的IC、老化的功率器件），极大缩短电子维修周期。

深入理解失效机理：在电子失效分析实验室，红外热像仪结合电应力测试，动态记录器件或模块在失效瞬间或临界状态下的温度演变过程，为追溯根本原因提供关键可视化证据。

五、厂务设施与能源管理：安全与能效的温度卫士

电气连接健康巡检：定期对配电柜、开关、母线排、电缆接头等进行红外扫描，提前发现因松动、氧化或过载导致的异常发热点（热点），预防电气火灾，保障电子制造车间安全运行。

高能耗设备效率监控：识别空压机、制冷机组、电机驱动等设备外壳或管路的异常温升，提示设备效率下降、润滑不良或负载异常，为预测性维护与节能降耗提供依据。

电子制造红外热像仪选型核心考量：

* 热灵敏度（NETD）：值越低越好（如<40mK），能分辨更细微的温差，对PCB上微小元件的检测至关重要。

* 空间分辨率（IFOV）：决定能看清多小的目标，高分辨率对密集电子元器件检测必不可少。

* 温度范围与精度：覆盖电子器件常见工作温度（如-20°C至+150°C或更高），精度需满足工程分析要求（如±2°C或±2%）。

* 镜头选项：微距镜头用于PCB板级精细检测，广角镜头用于设备或产线整体扫描。

* 分析软件功能：需支持多点测温、区域分析、温差报警、热像图与可见光叠加、生成专业报告等，便于热成像检测数据的深度挖掘与流程整合。

红外热像仪在电子制造领域的价值，已远超传统“故障查找工具”的范畴。它通过解码无处不在的“温度语言”，为产品设计验证、生产工艺优化、在线质量监控、精准维修诊断以及厂务安全节能，提供了无可替代的可视化洞察与量化依据。拥抱红外热成像技术，意味着电子制造企业掌握了在产品全生命周期中主动管理热风险、提升产品可靠性、降低综合成本的核心能力，是在激烈竞争中构建质量护城河的关键一步。
